PVC-seinäpaneelien tuotantolinja

PVC-seinäpaneelien tuotantolinja koostuu:

① Kaksinkertainen kartiopääkone

② Liimapuristin

③ Tyhjiömuotoilupöytä

④ Vetokone

⑤ Leikkuukone

⑥ Materiaalin vastaanottoteline

PVC-seinäpaneelien tuotantolinjalla on älykäs ohjaus, korkea automaatioaste, vakaa toiminta, helppokäyttöisyys ja korkea tuotantotehokkuus. Lisäksi yrityksemme on aina noudattanut asiakaslähtöistä lähestymistapaa ja toteuttanut aina "avaimet käteen" -ratkaisun tarjoamalla asiakkaille ovelta ovelle -asennuksen, käyttöönoton, tuotannon ja koulutuksen sekä Raaka-ainekaava varmistaa, että asiakkaat voivat tuottaa itsenäisesti ja vakaasti.

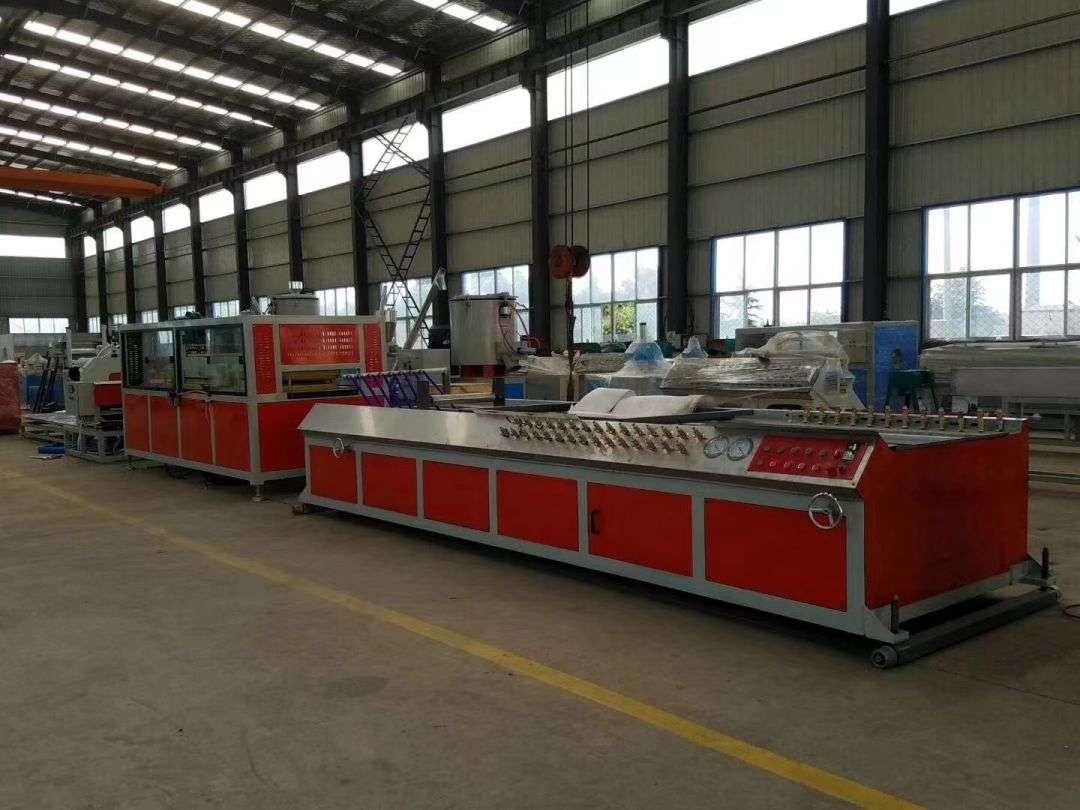

PVC-seinäpaneelien tuotantolinja koostuu pääasiassa kartiomaisesta kaksoisruuvipuristimesta, tyhjiömuotoilupöydästä, traktorista, leikkauskoneesta ja materiaalin vastaanottotelineestä.

PVC-seinäpaneelien tuotantolinjalla on älykäs ohjaus, korkea automaatioaste, vakaat laitteet, helppokäyttöisyys ja korkea tuotantotehokkuus. Vaihtamalla erityyppisiä muotteja voidaan valmistaa erityyppisiä, -kokoisia, -muotoisia ja -paksuisia puu-muovia koristeellisia seinäpaneeleja.

"PVC-seinäpaneeli", joka tunnetaan myös nimellä "integroitu seinä", on valmistettu bambukuidusta materiaalina ja hartsimateriaalista pintateknologiana. Sitä käytetään laajalti kodin, tekniikan ja muiden seinien koristelumateriaaleissa. Värit ovat verrattavissa perinteisiin tapetteihin, ja samalla siinä on myös päällysteen edut ja se toimii uudenlaisena seinäkoristemateriaalina, joka korvaa seinämaalin ja tapetin.

tapaus

tuotteen esittely

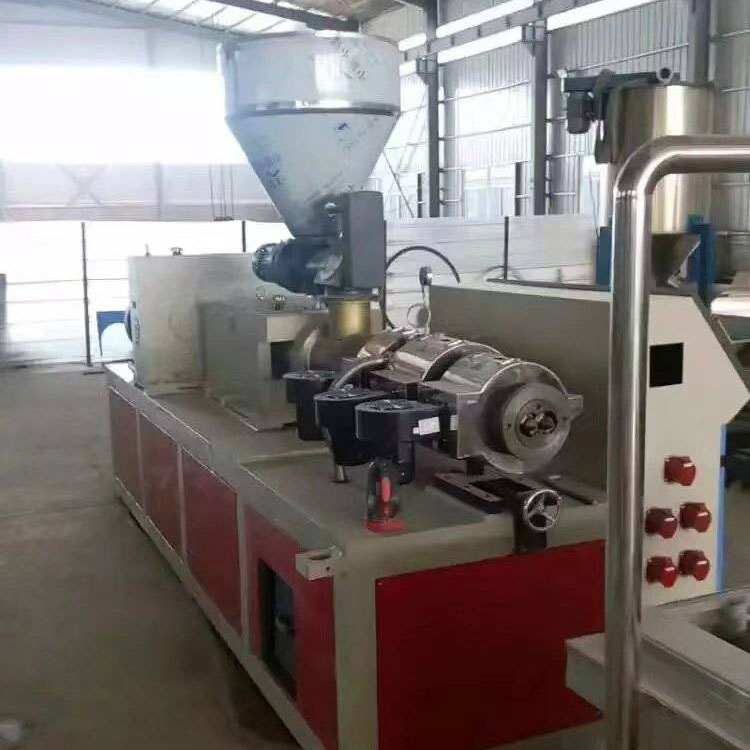

Kartiomainen kaksoisekstruuderi

Ekstruusiojärjestelmä

1. Ruuvin halkaisija: 65/132 (Zhoushan, Zhejiang)

2、  Suunniteltu maksimiteho: 180-200 Kg/H

3、 Ruuvirakenne on suunniteltu PVC-jauheelle kartiomaisen pyörimisen muodossa.

4、 Ruuvimateriaali 38CrMoAlA nitridi, suolanpoistosyvyys 0,5-0,7mm, pinnan kovuus HV 940

5、 Patruunalämmitysjärjestelmä valettu alumiinilämmitysrengas + ruostumattomasta teräksestä valmistettu kansi

6、 Jäähdytystila Tuulettimessa on pakkojäähdytys

7、 Lämmitysalue numero 5 alue, lämmitysteho 26KW,

B Määrällinen ruokintajärjestelmä

1、 Käytä ruostumattomasta teräksestä valmistettua syöttösuppiloa

2、 Syöttömoottorin teho: 1,1KW

3、 Ruokintajärjestelmän nopeudensäätötila: taajuuden muunnosnopeuden säätö

C, tyhjiöpumppujärjestelmä

1. Tyhjiöpumpun teho: 2.2KW

2. Tyhjiöaste: 0- -0 ja 7Pa

D, käyttöjärjestelmä

1. Hyväksy korkea vääntömomentin nopeuden alennuslaatikko, alhainen melu ja pitkä käyttöikä (Jiangyin, Jiangsu)

2, alennusvaihdemateriaali 20CrMoTi, hammaspyörä vinohammaspinnan yhdistelmällä,

3. Jakolaatikko: yksiakselinen vääntömomentin ulostulo kaksiakseliseksi vääntömomentiksi superbical-vaihteen kautta

E, Päämoottorijärjestelmä

1. Päämoottorin teho: 37KW (Shandong Kejie tai Shandong Xian moottori)

2. Päämoottorin nopeuden säätötila: AC-taajuuden muunnosohjaus

F, sähköinen ohjausjärjestelmä

1. Ainutlaatuinen sähköinen ohjauskaappi

2. Huuhtele pienjännitesähkölaitteita

3. Älykäs lämpötilansäädin

YFD-tyhjiöasetustaulukko

1、 Vesisäiliön säiliö on valmistettu ruostumattomasta teräksestä

2、 Asetuspöydän pituus: 5000 mm

3、 Aseta pöydän leveys: 1200mm

4、 Asennustason ohjauskiskon asennuskeskiön leveys: 800 mm

5、 Tyhjiöpumppu: 5,5KW x2,4KW x1, kolme tyhjiöpumppua on suoraan kytketty vesikierto, tyhjiöaste 0-0,8Pa

6、 #: 40 kutakin, jaettuna asetusvaiheen molemmille puolille

7、 Asetusvaiheen etu- ja takasiirtolaite: sykloidimoottori käyttää valssinta vetääkseen

8、 Muu moniulotteinen suunnansäätö: kaikki ovat manuaalisia

9、 Jäähdytysveden määrä: 6 kuutiometriä / tunti

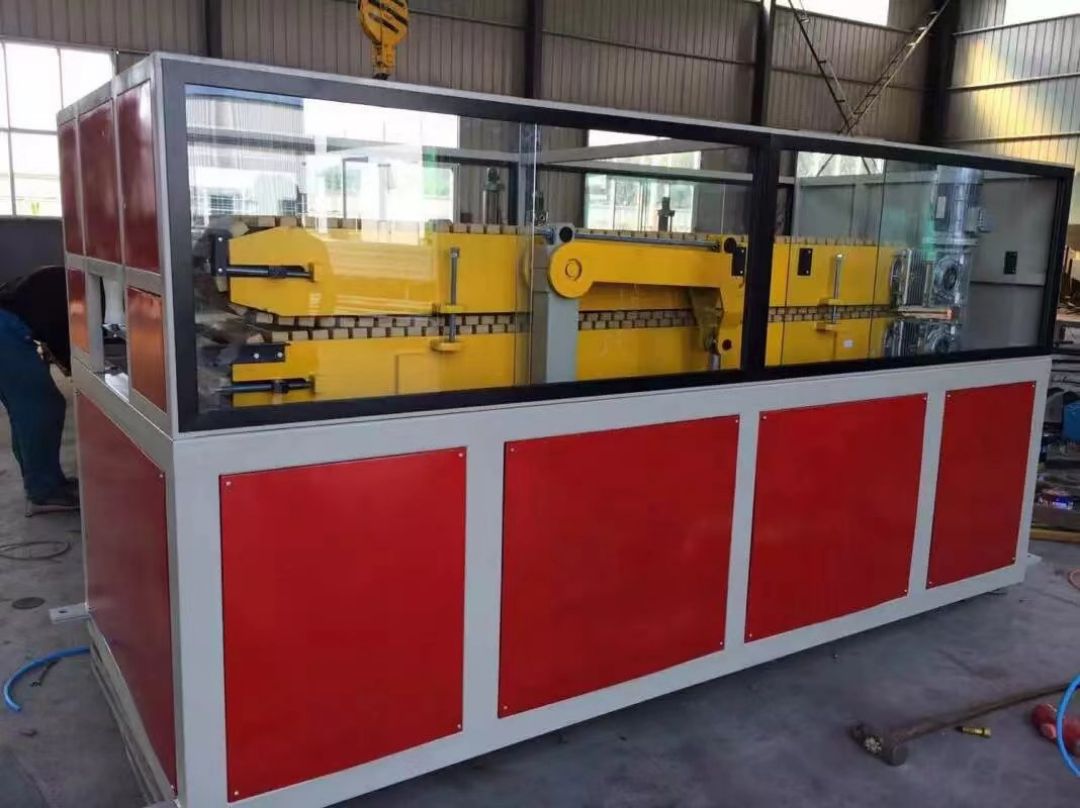

YF 600 traktori

1、 Vetonauhan lukumäärä: 2 baaria

2、 Jokaista vetohihnaa käyttää hidastusmoottori, moottorin teho 1,5 kW / yksikkö

3、 Tehokas vetopituus: 1800 mm

4、 Vetohihnan tehollinen leveys: 600mm

5、 Vetonopeus: 0,3-3m / min

6、 Käyttöpaine: 0,5-0,7 Mpa

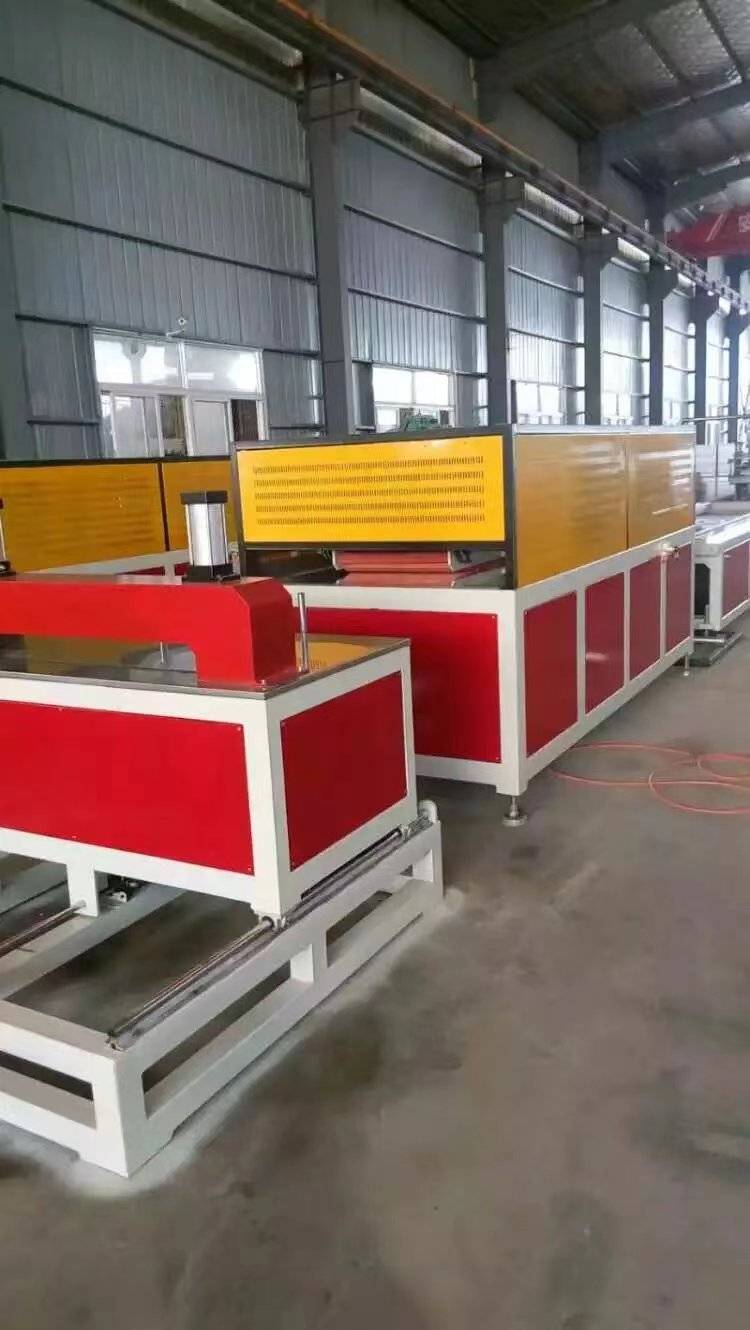

YFQ600 Leikkuukone

1、 Leikkuumoottorin teho: 2,2 Kw

2, max. leikkuuleveys: 600 mm

3、 Imumoottorin teho: 2,2 Kw

4、 Leikattu sahanterä: korkealaatuinen seos, sahanterän halkaisija: 350 mm

5、 Leikkuupöydän liike ja sahaustila: pneumaattinen

6、 Leikkaustila: automaattinen / manuaalinen

7、 metrimittari: matkakytkinmittari

8、 Käyttöpaine: 0,5-0,7 Mpa

9、 Suurin leikkuukorkeus: 70mm

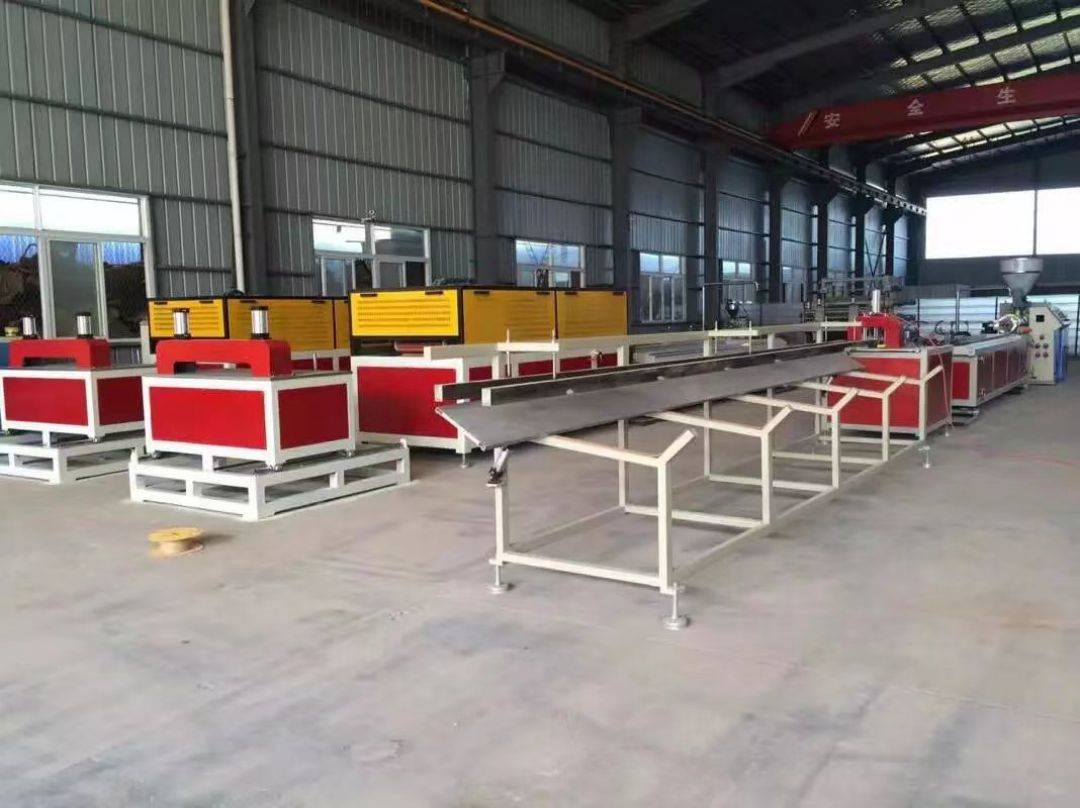

YF-600 teline

1、 Pituus 6000 mm

2、 Kääntötila: pneumaattinen

3、 Työtason materiaali: ruostumaton teräs
