PVC-reunanauhalaitteet

PVC-reunanauhalaitteet Tekniset parametrit ja kokoonpano 1 Tekninen malli SJ65-28/1 2 ruuvin halkaisija 65 mm 3 Ruuvin pituuden ja halkaisijan suhde 28:1 4 Ruuvirakennetyyppi PVC-erikoisruuvi 5 Tynnyrin rakenne Tynnyri integroitu 6 ruuvia, piippumateriaali 38CrMOALA 7 Ruuvin ja tynnyrin nitrauskäsittely Nitrauskäsittely 8 ruuvin ja piipun käyttöikä on noin 3 vuotta 9 Pääkäytön taajuusmuuttajamoottorin teho 18,5 kW

Lähetä kysely

Tuotteen Kuvaus

PVC-reunanauhalaitteet
Tekniset parametrit ja kokoonpano

Hankkeen arviointi

1.1. Perustiedot:

raaka-aine	PVC-hiukkasia.
Käsitellä	Syöttö, ekstruusio, muotoilu, veto, kohokuviointi, käämitys, tuotteen testaus ja levitys
Tuotto	30-80kg/h Kohtuullinen vaihtelu materiaaliominaisuuksien ja tuotespesifikaatioiden mukaan
Koneen väri	Vaaleanharmaa ja tummanvalkoinen suojus oranssina tai taivaansinisenä
Tehtaan kysyntä	Perustusten rakentaminen, rakentaminen, maanrakennustyöt ja seinätyöt; Toimitusnosturit, trukit ja muut nostolaitteet; asennusmateriaalit ja työkalut; Tila: (MMM): 18 M (pituus) × 1,5 M (leveys) × 2,5 M (korkeus);
Syöttöjännite	Virtalähde: 3-vaiheinen 380V 50Hz Jännitteen toleranssi: 5%/-5%; Taajuus: 50HZ±2% Kokonaisteho: 40KW (tuotantolinja), todellinen käyttöaste 60 %
Johdot/putket/kaapelit/paineilma	Johdot/kaapelit: virtalähteestä tämän tuotantolinjan ohjaamiseen ja kaikki kaapelit ohjauskaapista kunkin koneen kaappiin; Vesihuolto: 0,5 kuutiometriä tunnissa Paineilma: 0,4-0,6 PM

1.2 Tärkeimmät kaupalliset ehdot

Projektin nimi	PVC-reunanauhan tuotantolinjaratkaisu
hinta	87 000,00 RMB (yrityksen toimitushinta)
Maksutavat	30% talletus, 70% täysi maksu ennen toimitusta.
Toimitus	25 työpäivää
Paketti	PE-käärekalvo tai avoin pakkaus
Säilyvyys	12 kuukautta
Tarjouksen voimassaoloaika	30 päivää
Laitteiden tarjousaika: 20 23 - 3 - 12

II. Laitekapasiteetin esittely

Laitteen malli	Sovellettavat tuotteen raaka-aineet	Tuotto
S J65-28/1	PVC-rakeet	Teho: 30-80KG/H (kohtuullinen vaihtelu eri materiaalien ja käyttöolosuhteiden mukaan)
Tuotteen koko	Valmistettu asiakkaan piirustusten tai näytteiden mukaan

III. Varustusluettelo ja tarjous

Sarjanumero	nimi	määrä	hinta
1	Ruostumattomasta teräksestä valmistettu kierresyöttölaite	1 setti	0. 30 000 yuania
2	S J65 reunanauhapuristuslinja	1 setti	84 000 yuania
3	Käyttöohjeet	1 annos
4	Sähkökaavio	1 annos
5	Muoviset koneen tarvikkeet	1 annos

IV. Lyhyt kuvaus koneen suorituskyvystä

Tuotteen nimi: PVC-reunanauhan tuotantolinja
Tuote	hanke	Vaaditut tiedot
	Tuotantomäärittelyalue	Sopii PVC-reunanauhaan tai PVC-kulmalinjaan ja muihin profiilituotteisiin
	Suurin tuotantokapasiteetti Kg/h	30-80
	Suurin ekstruusionopeus m/min	0,5-15
	Tuotantolinjan keskikorkeus (mm)	1000
	Tuotantolinjan pituus mm	Noin 13 000
	PVC reunanauhan tuotantolinja. S J65-28/1 ekstruuderi
1	Tekniset tiedot	S J65-28/1
2	Ruuvin halkaisija	65 mm
3	Ruuvin kuvasuhde	28:1
4	Ruuvirakenne	PVC erikoisruuvi
5	Tynnyrin rakenne	Tynnyri integroitu
6	Ruuvi, piippu materiaali	38CrMOALA
7	Ruuvien ja tynnyrien nitrauskäsittely	Typpikäsittely
8	Ruuvien ja piipun käyttöikä	Noin 3 vuotta
9	Pääkäytön taajuusmuuttajamoottorin teho	18,5 kW
10	Vaihteisto	Changzhou muovikoneiden erityinen vähennysventtiili
11	Tynnyrin lämmitysteho	16 kW
12	Tynnyrijäähdytysmenetelmä	Ilmajäähdytys
13	Tuulettimen jäähdytysteho	4 × 0,18 KW = 0,72 KW
14	Latausmenetelmä	Ruostumattomasta teräksestä valmistettu kierresyöttölaite
15	Pääkäytön vaihtuvataajuinen moottorin nopeudensäätöjärjestelmä	18,5 kW taajuusmuunnosohjain
16	Isäntä sähkölaitteet	Chint-pienjännitteiset sähkölaitteet, digitaalinen älykäs lämpötilansäädin, kuuluisan tuotemerkin invertteri, ergonomisesti rakennettu sähköinen ohjauskaappi.
17	Isäntä ulkoinen virtalähde	Kolmivaiheinen viisijohdinjärjestelmä Kokonaiskapasiteetti 50KW\|+40KW

Tuotteen nimi: PVC-reunanauhan tuotantolinja. Muotti
Tuote	hanke	Vaaditut tiedot
	Muotti
1	Rakenteellinen muoto	Rakennuspalojen pinoamiskoneen pää
2	Die pää ja ydin materiaali	45# karkaisu ja karkaisu
3	Tuottaa erityyppisiä ja erityyppisiä tuotteita	Eri spesifikaatioiden ja -kokoisten suulakepuristusmuottien vaihto ja niihin sopivat muotoilulaitteet
4	Muotin lämmitysmenetelmä	Käytä lämpölevyä tai valettua alumiinilämmitintä ilman värimuutoksia
5	Muotin käyttöikä	Noin 3 vuotta

Tuotteen nimi: PVC-reunanauhan tuotantolinja. Jäähdytysalusta
Tuote	hanke	Vaaditut tiedot
1	Säiliön pituuden mitoitus	2,5 milj
2	Vesisäiliön materiaali	Ruostumaton teräs
3	Pituussuuntaisen liikkeen moottorin teho	0,75 kW
4	Rakenteellinen tyyppi	Vesisuihkujäähdytys, vesipumpun teho 1,5KW
5	Stereotypia	Vesijäähdytteinen muotoilumuotti
6	Viemärilaatikko, putkimateriaali	Ruostumaton teräs
7	Etu- ja takaliikealue	800 mm
8	Vasen ja oikea säätöalue	50 mm
9	Liikkumisalue ylös ja alas	80 mm

Tuotteen nimi: PVC-reunanauhan tuotantolinja. Veto + kohokuviointikone
Tuote	hanke	Vaaditut tiedot
1	Vetomenetelmä	Rulla
2	Tehokas vetoleveys	200
3	Vetomoottori	1,1 kW
4	Vetorullan halkaisija	150 mm
5	Nopeuden säätö	Taajuussäätö
6	Kohokuviointilaite	Vaihda eri kohokuviointirullat erilaisten tuotekuvioiden kohokuviointiin
7	Kiinnitysmenetelmä	Pneumaattinen + manuaalinen
Tuotteen nimi: PVC-reunanauhan tuotantolinja. Kelauskone
Tuote	hanke	Vaaditut tiedot
1	Rullausmenetelmä	Momenttimoottori, kaksiasentoinen levytyyppi
2	Takaisinkelaus pituus	200-500 metriä
3	Käämimoottori	5N
4	Kelan halkaisija	600 mm
5	Purkausmenetelmä	Manuaalinen purku

SJ65/28 yksiruuvinen ekstruuderi	1 setti
Muotti	1 setti
Stereotypiaalusta	1 setti
Traktorin kohokuviointi	1 setti
Kääntyvä	1 setti

tapaus

tuotteen esittely

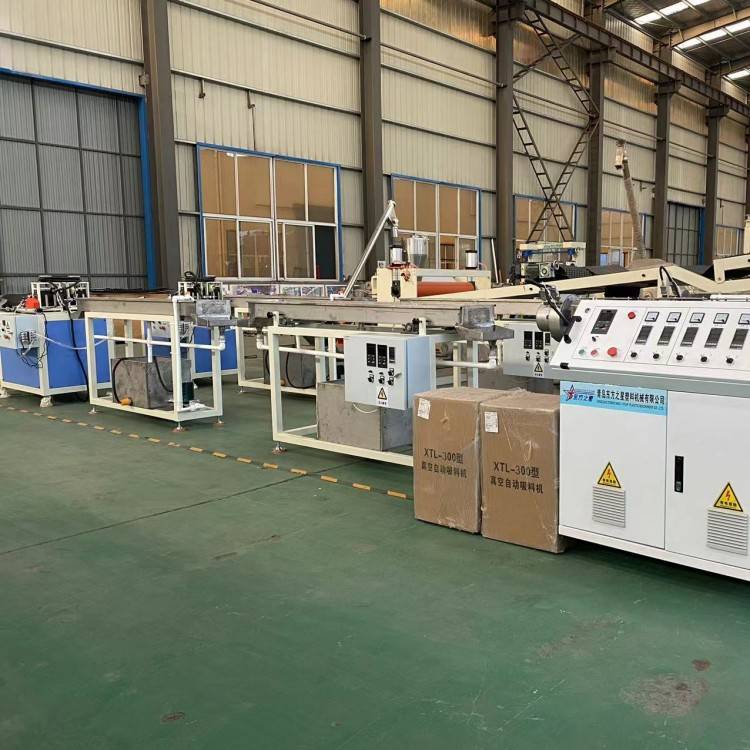

PVC-reunanauhan tuotantolinja.

1 Tekninen malli SJ65-28/1

2 ruuvin halkaisija 65 mm

3 Ruuvin pituuden ja halkaisijan suhde 28:1

4 Ruuvirakennetyyppi PVC-erikoisruuvi

5 Tynnyrin rakenne Tynnyri integroitu

6 ruuvia, piippumateriaali 38CrMOALA

7 Ruuvin ja tynnyrin nitrauskäsittely Nitrauskäsittely

8 ruuvin ja piipun käyttöikä on noin 3 vuotta

9 Pääkäytön taajuusmuuttajamoottorin teho 18,5 kW

Tuoteajat	hanke	Vaatimusten erittely
1	Halkaisijaltaan altaan pituus	2,4 milj
2	Vesilevyn materiaali	ruostumaton teräs
3	Pituussuuntainen liikkuvan moottorin teho	0,55 kW
4	Rakenteellinen tyyppi	Suihkuta vettä jäähdytykseen, pumpun teho on 0,75KW
5	Viimeistele tie	Vesijäähdytteinen muotti
6	Säiliökotelon runko, putkiston materiaali	ruostumaton teräs
7	Liikkumisalue edessä ja takana	800 mm
8	Säädä aluetta vasemmalle ja oikealle	50 mm
9	Alue ylös ja alas	80 mm
