Profiilin tuotantolinja
  • Profiilin tuotantolinjaProfiilin tuotantolinja
  • Profiilin tuotantolinjaProfiilin tuotantolinja
  • Profiilin tuotantolinjaProfiilin tuotantolinja
  • Profiilin tuotantolinjaProfiilin tuotantolinja
  • Profiilin tuotantolinjaProfiilin tuotantolinja

Profiilin tuotantolinja

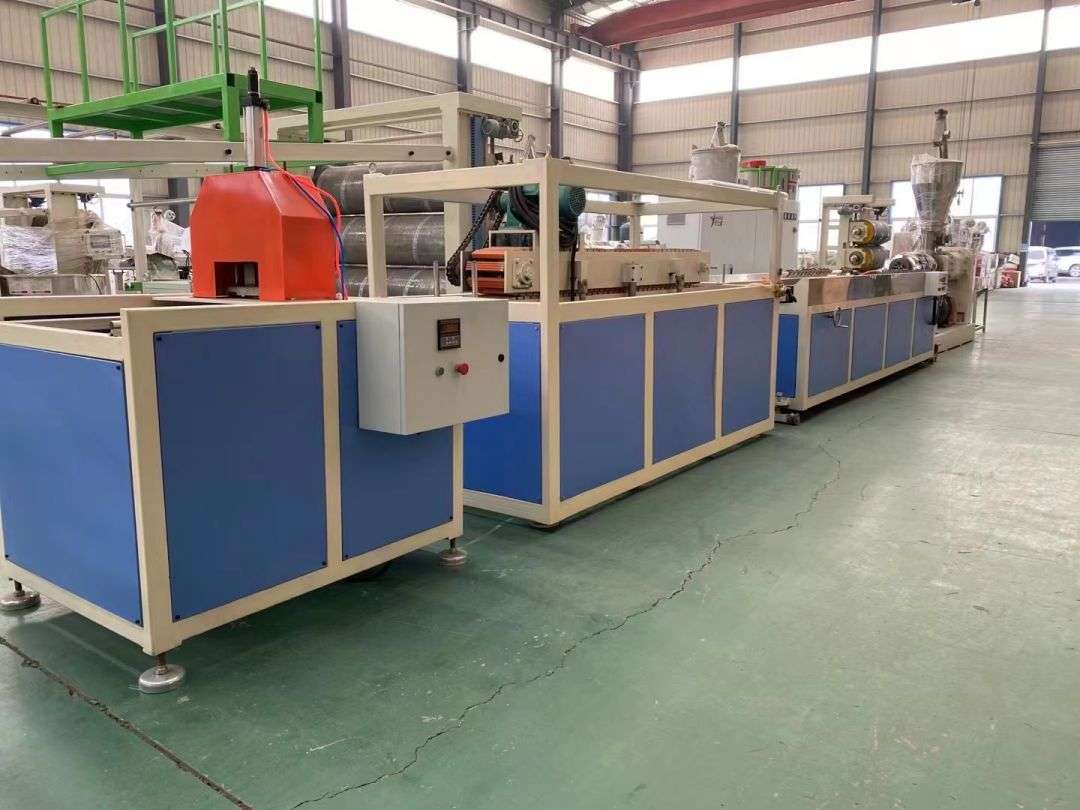

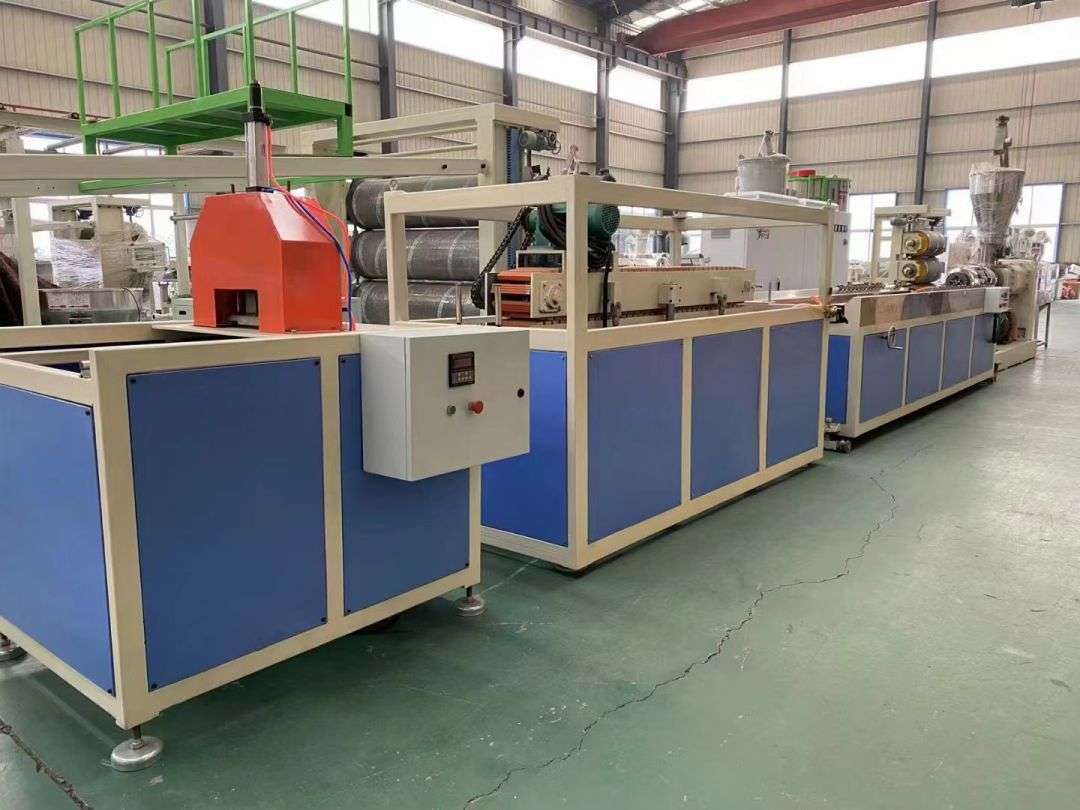

Profiilin tuotantolinja Profiilien tuotantolinjalla käytetään SJSZ-65/132-sarjan kartiomaisia ​​kaksoisruuviekstruudereita, ruostumattomasta teräksestä valmistettuja tyhjiömuovausalustoja, telatraktoreita, automaattisia integroituja leikkauskoneita ja käännettäviä purkuhyllyjä. Muotoilutaso on varustettu korkeapaineisella tyhjiöpumpulla ja vesipumpulla, jotka ovat neliulotteisesti säädettävissä. Traktori on pneumaattisesti kiinnitetty. Automaattinen kiinteäpituinen leikkauskone käyttää ajokytkintä leikkaamaan kiinteään pituuteen. Pinoamisteline on 6 metriä pitkä, ruostumattomasta teräksestä valmistettu ja pneumaattisesti käännetty.

Lähetä kysely

Tuotteen Kuvaus

Profiilin tuotantolinja

Profiilien tuotantolinjalla käytetään SJSZ-65/132-sarjan kartiomaisia ​​kaksoisruuviekstruudereita, ruostumattomasta teräksestä valmistettuja tyhjiömuovausalustoja, telatraktoreita, automaattisia integroituja leikkauskoneita ja käännettäviä purkuhyllyjä. Muotoilutaso on varustettu korkeapaineisella tyhjiöpumpulla ja vesipumpulla, jotka ovat neliulotteisesti säädettävissä. Traktori on pneumaattisesti kiinnitetty. Automaattinen kiinteäpituinen leikkauskone käyttää ajokytkintä leikkaamaan kiinteään pituuteen. Pinoamisteline on 6 metriä pitkä, ruostumattomasta teräksestä valmistettu ja pneumaattisesti käännetty.


tapaus

tuotteen esittely

hanke

tekninen parametri

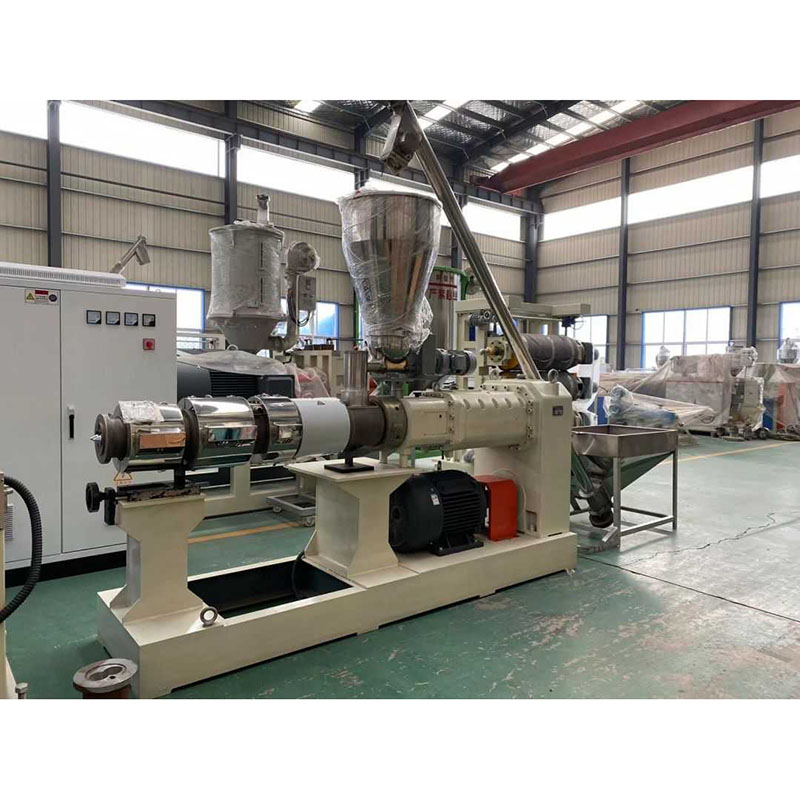

pääkone

sähköinen ohjauskaappi

* Ilmakytkin: Chint

* Teräksen paksuus on vähintään 1,5 mm ja kaikki sähkökomponentit ovat tunnettuja merkkejä

Tuotantomäärä (kg/h)

100-200 (vaihtelee jalostettujen materiaalien eri ekstruusiomäärän ja käyttöolosuhteiden mukaan)

koko (mm)

3670 x 1500 x 2350 mm

paino (kg)

3000 kg

Automaattinen annostelu- ja syöttösuppilo

Materiaali: ruostumaton teräs

Voimansiirtolinja

kolmivaiheinen nelijohdinjärjestelmä

Lämpötilan säädin, hätäpysäytys- ja suojatoiminnot

Älykäs lämpötilansäätöpöytä

 Ylivirtasuojahälytystoiminto

Korkeajännitteinen ylikuormitussuojajärjestelmä.

ominaisuus

 Suuri leikkausvoima, hyvä pehmittävä vaikutus, korkea teho (100-160 kg / h) profiilin ekstruusionopeus, vastaava koko vastaamaan tuotantolinjan tuotantovaatimuksia.

Korkeatasoisilla valmistusmateriaaleilla ja kestävillä osilla on lujat ominaisuudet.

Kuinka käyttöpaneelin tiedot näytetään

digitaalinen näyttö

Ruuvi: korkealaatuinen metalliseos 38CrMoAIA nitridikerroksen paksuus 0,7 mm, pinnan kovuus HV940, Ra0,4um

Kiinan tunnettu merkki

halkaisija (mm)

65/132mm

aktiivinen pituus (mm)

2140mm

määrä

2 artikla

muodossa

kartiomainen

Nopeus Nopeus (r/min)

1-34 (ulospäin)

Rummun korkealaatuinen metalliseos 38CrMoAIA nitridikerroksen paksuus 0,7 mm, pinnan kovuus HV940, Ra0,4um

Koneen sylinterityyppi

monoliittiset laitteet

Lämmitysmenetelmä

Valettu alumiininen lämmitysrengas

Lämmitysalueiden lukumäärä

Alue 4

lämmitysteho (kw)

30Kw (11/4/6/8)

lämpötila-alue (℃)

50-350 ℃

Jäähdytysalueiden lukumäärä

3 piiri

Yhdistetty virtausydin

45 #, kromattu sisäpinta

jäähdytysnesteen kulku

3x250w tuuletin on jäähdytetty

jäähdytysaine

ilmaa

laadunvarmistus

Käyttöikä yli 10 000 tuntia

Koneen rummun käsittelytapa

Kaksiseoskovuus HRC 55-62

2. Ajojärjestelmä ja hidastusjärjestelmä

Pääkäyttömoottorin teho

37kw, Shandongin kuuluisan tuotemerkin moottori

Päämoottorin toimintatapa

Kolmivaiheinen asynkroninen moottori, kytketty suoraan vaihteistoon, moottori säädettävällä taajuudenmuutossäätimellä

Pääkäytön pääkoneen nopeus

30-1400 r/min

Vaihdelaatikon merkki

Vaakasuora korkea vääntövaihdelaatikko, kovahammas kallistettu vaihde

hammaspyörä

Typpisuodatuskäsittely, vaihteiston materiaali on 20CrMoTi

työlippulaatikko

Jakolaatikon kahta alennusakselia ohjataan taikaalisilla vaihteilla

Päämoottorin nopeudensäätötila

AC nopeuden säätö

3. tyhjiöpumppujärjestelmä

tyyppi

vesirengas tyhjiöpumppu

moottorin teho

3kw

Moottorin työtila

kolmivaiheinen asynkroninen moottori

tyhjiöaste

0-0,8pa

tyhjiöpumppu

Pakonopeus: 60m³ / h

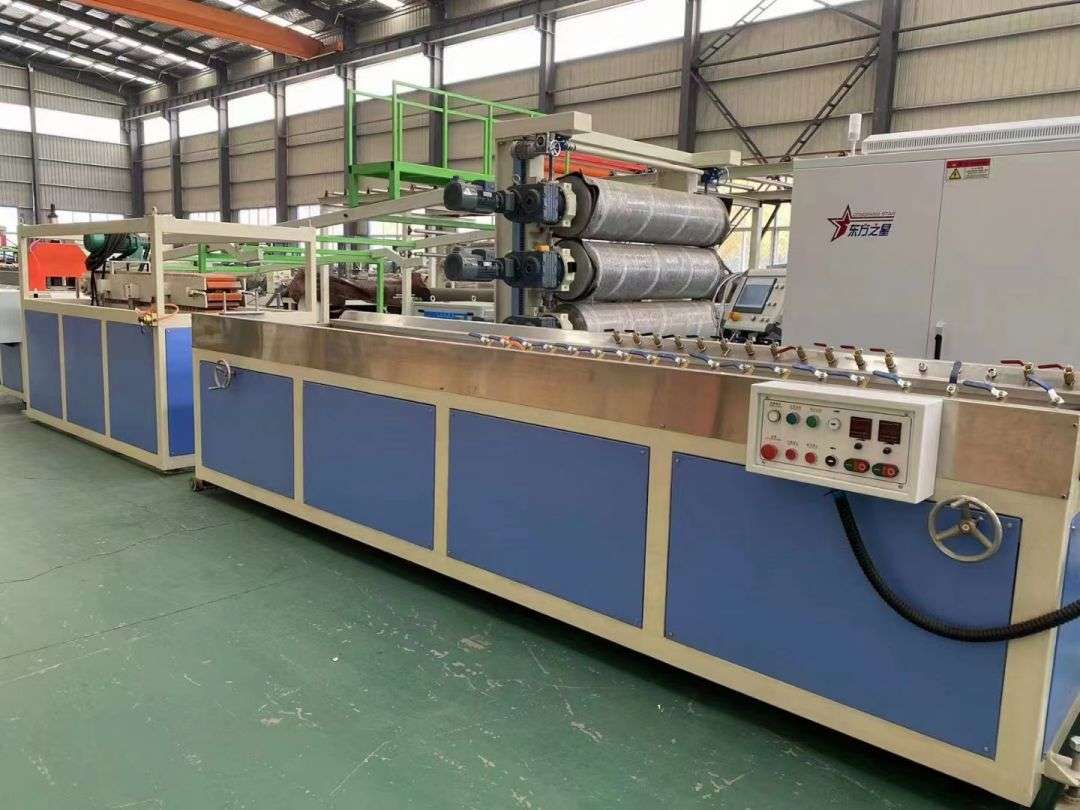

1. 240 Tyhjiöasetuspöytä

koko (mm)

400012001475mm (mukaan lukien ohjauskiskon koko)

Vesilevyn materiaali

ruostumaton teräs

Ilmasuuttimen ja vesisuuttimen lukumäärä

Noin 60

Siirrä moottoria ennen ja jälkeen

0,75 kW (1 sarja)

vesipumppu

3 kW

Tyhjiöpumpun tyyppi

Vesirengas tyhjiöpumppu

Tyhjiöpumpun teho

Kaksi, 4kw

tyhjiöaste (Mpa)

0-0,8pa

Vesihöyrysuuttimen asento ja liitäntätapa

Sijainti: asetusvaiheen molemmat puolet: kiinteä tyyppi

Keskikorkeuden säätötila

Cochlear mato käsikirja

ohjauskaappi

1、 helppo käyttö.

2、 Toteuta asetustaulukko ennen ja jälkeen sähkösäädön, manuaalisen ylös- ja alassäädön.

3、  Sähkölaitteet on valmistettu Chintistä

4、 Kaikissa moottoreissa on liiallinen kuormitussuoja.

Vesisäiliön tilavuus ja määrä

Noin 150l

Yleiset spesifikaatioparametrit

Automaattinen vedensyötön ja tyhjennysohjaus

Tyhjiötaulukko 1

Siirrä 700 mm mm ja eteenpäin

Vasen ja oikea hienosäätö ± 30mm

 Vesilevyt on valmistettu ruostumattomasta teräksestä

 Ulkoinen putki ja laitteet on helppo asentaa ja huoltaa helposti.

Kaikki ulommat vesi- ja viemäriputket on valmistettu koon 1 "-2" galvanoiduista teräsputkista.

hyvännäköinen ulkonäkö


2. Telatraktori

Pitkä, X ja leveä (mm)

1800mm x 1500mm x 1700mm

Vetonopeus (m/min)

suurin vetoaisa

0,8-5 m/I

4000 N

Vetomoottorin teho (kw)

2,2kw x 1

Seuraa tietä

pneumaattinen

Moottorin liitäntätila

tähtiliitäntä

moottoreiden määrä

1

moottorin nopeus

10-1450 r/min

Raidan tehokas pituus

1500mm

Moottorin nopeuden säätö

AC-moottori, invertterin nopeudensäätö

Kumin ja telan liitäntätila

Nopea kiinnitys ruuveilla, helppo asentaa ja irrottaa

Vetopalojen ominaisuudet

Yhdistä kumilohkoihin ja Q235A-teräkseen, jolla on hyvä kestävyys ja kulutuskestävyys

Tilan simpukka

pneumaattinen ohjaus

 Traktorin keskikorkeus

1000 ± 50 mm, säädettävä, synkroninen vetonopeus.

Paineilman paine

0,5-0,7 Mpa

Ketjun tankkausmenetelmä

Manuaalinen lisäys

ohjauskaappi

Sylinteri ja pneumaattiset osat

Sähköosat: Chint

Sylinteri on Yadken käytössä

Kaikki pneumaattiset osat: Yadker

×  Traktorin ohjausyksikkö on alipaineen ohjauskortilla

×  Muiden sivujen ovet ja laatikot on valmistettu 1,5 mm:n teräslevystä.

× Traktorin ulkonäkö on kaunis.

Integroitu automaattinen leikkauskone

3. Leikkuukone: 1 200 MM X 1 160 MM X 1 600 MM

Painetila

Leikkaustarkkuus

Leikkauskorkeus

Katkaise moottorin teho



pneumaattinen piiri

≤ 2 mm

≤150mm

1,5kw

Suurin leikkausleveys

260 mm

metrin menetelmä

valosähköinen kytkin

Ilman puristuspaine

0,5-0,7 Mpa

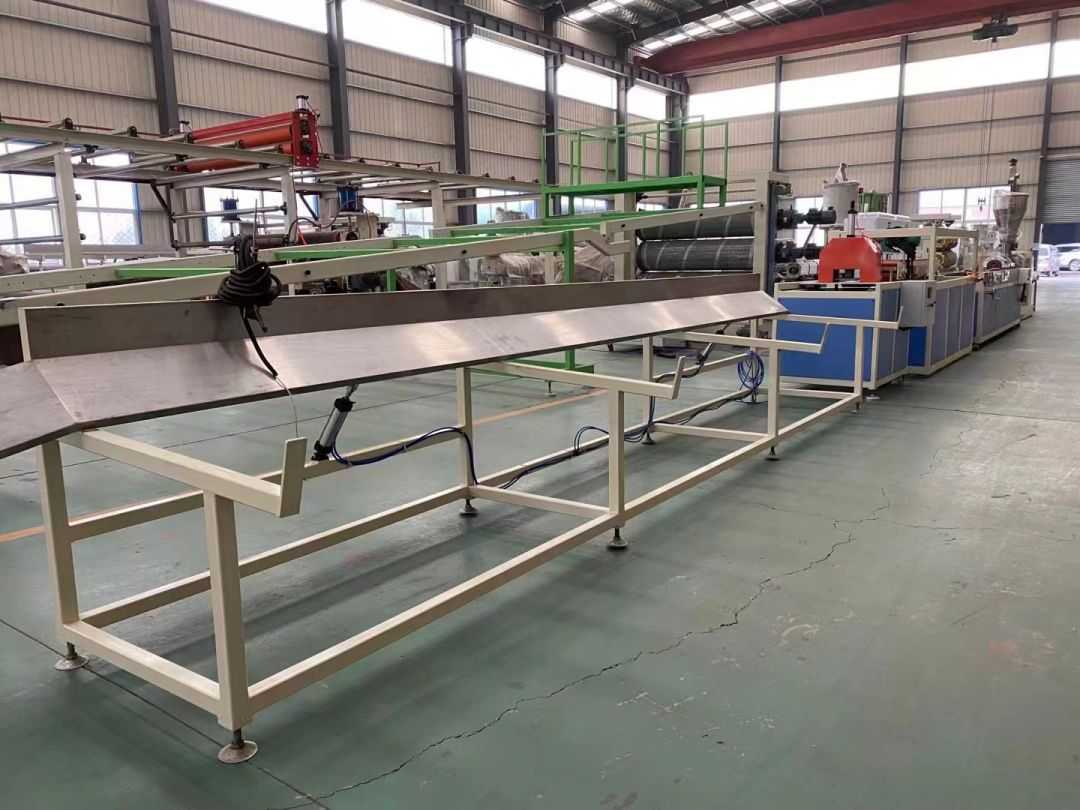

Aggregaattitaulukko

Tehokas pituus

4000 mm

Purkausmenetelmä

Pneumaattinen tila
